Demande de renseignement sur prises electriques

[mickael23]

Bonjour a tous ,aujourd'hui comme le temps me le permettait j'ai fait des photos sur quelques prises electriques car je ne sait pas a quoi elles servent... J'en découvre tous les jours de nouvelles.
Les photos sont visibles sur le lien suivant partie photos des prises electriques, a l'adresse suivante:www.mickael23.canalblog.com
Donc pour les deux premieres c'est exactement la même prise mais photographié deux fois ,elle se trouve derriere le cendrier...
Et la derniere se trouve sous la console centrale,sous le troisieme bouton ou normalement devrait être situé la fiche pour le régulateur de vitesse...
Merci de m'éclaircir là-dessus...
A bientôt sur le forum...


A+mickael23

Edit modo

[Yanou]

La dernière photo est le régulateur de vitesse

[mickael23]

Salut Yanou je te remercie, je m'en doutais un peu car elle est exactement a la même plaçe. Je voudrais savoir pour la premiere photo et la suivante...
A bientôt entre mazoute sur le forum...
Merci encore...

A+mickael23

[louis]

salut
la prise noire ont dirait celle de la chaîne hifi celle qui et brancher sur l'affichage radio et tempèrature, voir d'autres reponses

[mickael23]

Salut louis ,je ne pense pas que se soit cela car ma chaîne est branchée et fonctionne correctement...
A bientôt...

A+mickael23

[Tronic]

C'est le même connecteur que celui des commodos de verrouillage et essuis glace arrière. En plus, il comporte un fil rouge donc, c'est un + avant contact.
Je vois pas du tout ce que tu peux avoir ici. Le cablage à l'air de partir vers l'arrière, c'est ça?

[mickael23]

Salut tronic c'est tout à fait ça.Moi je pense peut-être que se serai la fiche qui sert a'l'essuie-glace arriere/degrivrage vitres arrieres... Enfin ce n'est qu'une supposition...Je crois que j'ai une voiture hors normes... avec beaucoups de prises non utilisées...
A bientôt...

A+mickael23

[Tronic]

Bah, tu l'as déjà cette prise puisqu'il y a le bouton au-dessus.
Sinon, tu as plusieurs faisceaux de mélangés là-dedans!

Te faudrait démonter cette console pour comprendre...

[mickael23]

Salut tronic, je pense qu'en cas de modifications pour poser les antibrouillards avants t'es bien obligé de changer le bouton de dégrivrage de vitre arriere je pense Plutôt pour qu'elle soit précablé si tu as le montage des antibrouillards avant sous le bouton de la console peux tu me dire les couleurs que t'as normalement.. .Ah au fait j'ai la remise a zero de mon compteur kilometrique qui ne fonctionne plus,peux tu m'aider pour cette panne?as-tu quelques conseils et astuces...

A+mickael23

[Tronic]

Le schémas des antibrouillards, c'est déjà dans le répertoire.

Le lien suivant te le donne: http://www.renault25.com//data/forum/vi ... 22blank%22

Pour l'autre question de remise à 0 du compteur, crée un nouveau sujet.

PS: c'est 121 le commodo des AB et il ne se trouve pas sur la console centrale, mais à coté des warnings.

[mickael23]

Salut tronic pour moi le schema électrique de chez Renault c'est du charabia ,je vois quand même ce que tu veux tu dire quand j'aurai le temps je démonterai la console centrale comme ça on pourra voir ou cette fameuse prise abouti.. .A bientôt...
Bonne nuit a tous car demain il y a foire et je suis d'astreinte...


A+mickael23

[louis]

salut
faudrait savoir si tous les inters fonctionnent sur la voiture,
cart pour les anti broulliard ses pas la même forme de prise ;
la je rejoint TRONIC

[Tronic]

Salut Mickael

Cette photo représente le connecteur du cablage pour la climatisation. Il se fixe sur le boîtier de chauffage au centre de la console centrale.

[mickael23]

Bonjour a tous,et merci a vous de s'interreser a mon probleme de prises...
Voici de nouvelles photos avec la console centrale démontée:
Cette photo c'est la prise qui sert a alimenter la console en courant,je voulais savoir si avec ce faisceau là on pouvait monter les sièges electriques

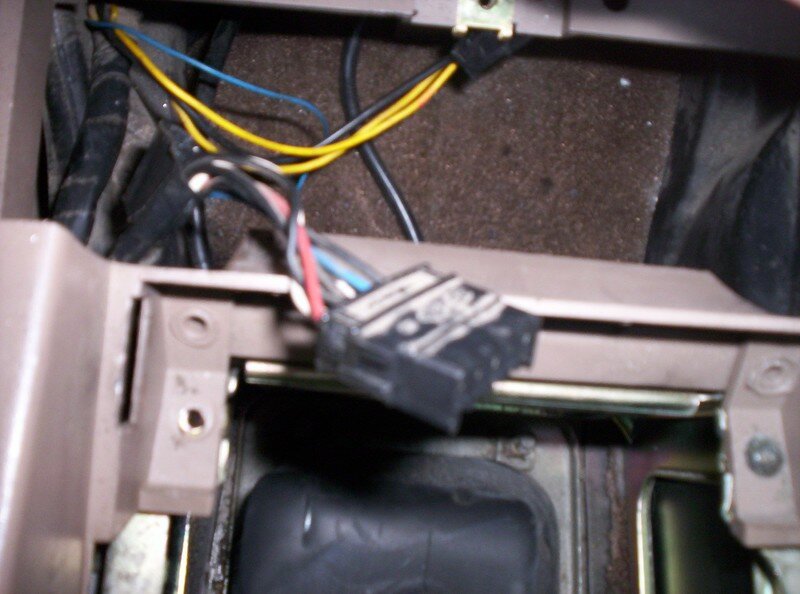

Voici la deuxieme photo console démontée avec la fameuse prise qu'on ne savait pas avec tronic a quoi elle pouvait servir:
Et pour la derniere photo petite surprise,j'ai trouvé ça et je sait pas a quoi ça sert :

A bientôt...
A+mickael23

[Low rider]

si je peux me permettre j'ai exactement le câble au niveau du troisieme bouton dans la console c'est une GTS un ami ma dit c'est pour les anti brouillard avant ? si vous pouvez m'eclairer

[pepper]

Salut
Les 2 cosses que tu tiens sur la dernière photo je crois que c'est pour éclairer la grille de sélection sur les modèles à boîte auto mais je suis pas catégorique.

[Yann]

Pepper a raison, ces 2 cosses servent à alimenter la grille de sélection des vitesses sur les versions avec boîte automatiques.

Il doit y avoir dans les parages une prises à 5 broches qui sert aussi au fonctionnement des versions automatiques, c'est l'interrupteur "EXC" qui est connecté dessus.

[Tronic]

Un jaune est un + après contact et un noir est une masse.
Donc ces 2 fils apportent le 12 V dès qu'ont met le contact.

sûrement pour allumer le tite loupiotte du sélecteur de vitesses de la boîte auto.

Merci à pepper d'avoir donné l'idée!

[pepper]

Salut
J'ai déposé ma console (sur GTX phase 2 juin 88) et j'ai trouvé le fameux connecteur noir.Dans la NT des schémas elecs il est
précisé pour les fils correspondants : "info exeptionnelle" ......avec ça on avance pas beaucoup.J'ai cablé les AB avants il y a quelque temps et ce connecteur n'a rien à voir dans le circuit Anti Brouillards.
MYSTERE
QUI RESOUDRA L'ENIGME DE LA PRISE MYSTERIEUSE
